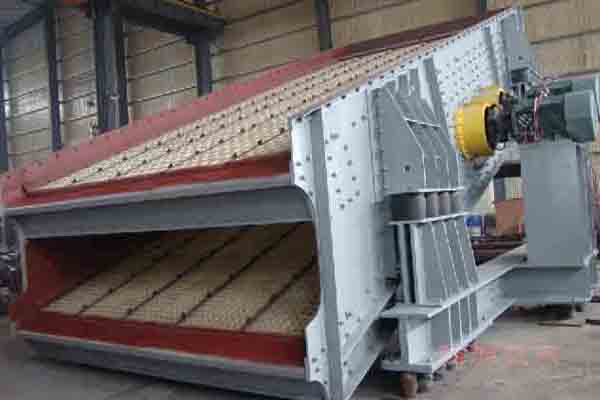

圓振動篩用途及特點
??DYS大型圓振動篩的運動軌跡為圓，該系列共有六種規(guī)格?？晒┻x煤、選礦、建材、電力及化工行業(yè)作物料干式分級用。篩機在雙電機驅動的兩軸之間由于通過齒形皮帶聯(lián)接使兩軸運轉保持了同步性。當編織篩孔尺寸小于25mm時，篩網下面設有振打球。篩機具有堅固耐用，振動噪聲低，不易堵孔、處理能力高、維修方便。選用須知：
??1、篩機分單層和雙層；??2、篩網結構有編織網和沖孔篩板；
??3、電動機可安裝在左側或右側，無要求時按安裝圖安裝；
??4、電動機額定電壓為380V，可用防爆或不同額定電壓的電動機，如選用在訂貨時請注明；
??5、給料箱為選擇件，若用戶沒有提出要求，則按正常安裝圖供貨，不供給料箱；
??6、可為用戶進行更變篩面結構或技術性能等非標準產品設計；
??7、基礎螺栓由用戶自備。
??

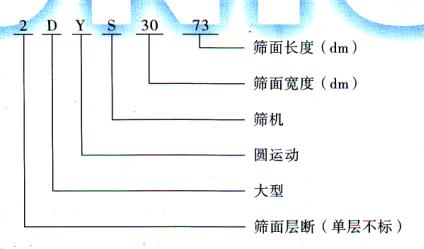

產品型號表示示例：
技術性能參數：
型號 | 篩面 | 給料 | 處理量 | 振次 | 雙振幅 | 電動機 | 外形尺寸 | 總重 | 每支點工作動負荷（N） | zui大拆分件 | |||||||||
層數 | 面積 | 傾角 | 篩孔尺寸 | 結構 | 型號 | 功率 | 工作時 | 啟停機時 | 外形尺寸 | 總重 | |||||||||
給料端 | 排料端 | 給料端 | 排料端 | ||||||||||||||||
DYS3073 | 1 | 22.3 | 20 | 5-100 | 編織 | ≤300 | 220-1300 | 708 | 12 | Y200L-4 | 30×2 | 7290×4713×4644 | 24000 | ±2350 | ±2350 | ±11750 | ±11750 | 8309×3695×1800 | 18065 |
2DYS3073 | 2 | 22.3 | 20 | 上：25-100 | 沖孔 | ≤300 | 620-1300 | 708 | 12 | Y200L-4 | 30×2 | 7290×4713×4644 | 25180 | ±2350 | ±2350 | ±11750 | ±11750 | 8200×4000×1800 | 19245 |
DYS3373 | 1 | 24.5 | 20 | 5-100 | 編織 | ≤300 | 240-1400 | 708 | 12 | Y200L-4 | 30×2 | 7290×5018×4644 | 25507 | ±2700 | ±2600 | ±13500 | ±13000 | 8200×4000×1800 | 19572 |
2DYS3373 | 2 | 24.5 | 20 | 上：25-100 | 沖孔 | ≤300 | 680-1400 | 708 | 12 | Y200L-4 | 30×2 | 7290×5018×4644 | 28000 | ±2800 | ±2700 | ±14000 | ±13500 | 8309×4000×1800 | 22065 |
DYS3673 | 1 | 26.7 | 20 | 5-100 | 編織 | ≤300 | 260-1500 | 708 | 12 | Y225L-4 | 45×2 | 7290×5343×4644 | 27000 | ±2800 | ±2700 | ±14000 | ±13500 | 8200×4305×1800 | 21065 |
2DYS3673 | 2 | 26.7 | 20 | 上：25-100 | 沖孔 | ≤300 | 740-1500 | 708 | 12 | Y225L-4 | 45×2 | 7290×5343×4644 | 30000 | ±2800 | ±2700 | ±14000 | ±13500 | 8309×4305×1800 | 24065 |

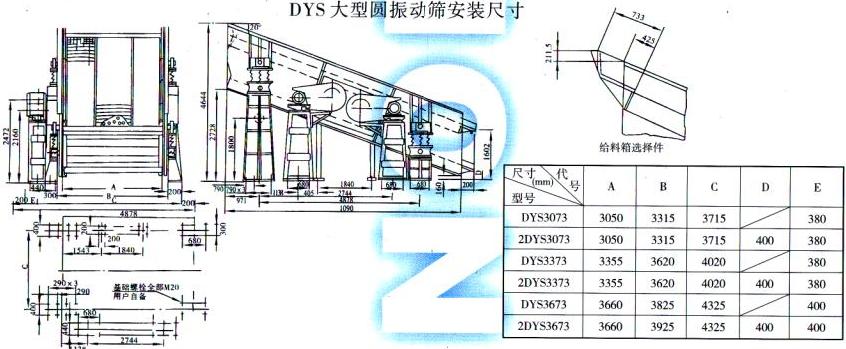

安裝尺寸
