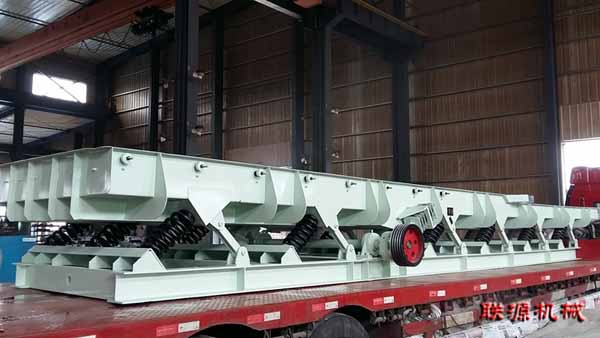

DLS型單質體式連桿振動輸送機

一、 用途和特點
1．用途
DSL型單質體連桿振動輸送機，適用于電力、煤炭、冶金、建材、糧食等行業，用于完成粉狀及顆粒狀物料的輸送工藝，尤其適用于難輸送的細粉物料，諸如把粉煤灰、水泥、炭粉、煤粉、金剛砂等，從貯料倉或漏斗中均勻連續或定量地輸送到受料裝置中去，具有Du到的輸送性能。

2．特點
DSL型單質體連桿振動輸送機與其它輸送設備相比，具有如下特點：
⑴結構簡單、緊湊，潤滑點少，且潤滑點不與物料接觸，無特殊安裝要求，故安裝方便，維修工作量小。
⑵ 采用封閉型式時密封性能好，輸送粉塵性、有毒、有揮發性的物料對環境無污染，并可實現多點進料和多點卸料。
⑶由于運用了機械振動學的共振原理，動力消耗低，耗電比相同輸送長度相同輸送生產率的螺旋輸送機少二分之一。
⑷由于物料在輸送過程中以拋物線軌跡向前跳躍運行，所以機槽磨損輕微，使用壽命比螺旋輸送機提高三倍以上。
⑸運行噪聲不大于75Db（V）。
⑹能夠在額定振幅條件下頻繁啟動及長期連續運轉。
三、 結構和工作原理

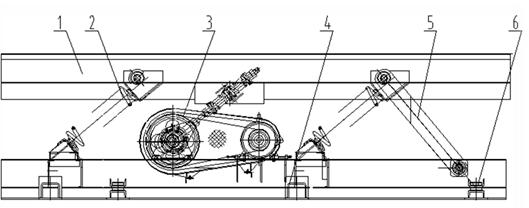

DSL型單質體連桿振動輸送機結構如下圖所示：

                                                                  1輸送槽、2主振彈簧、3驅動連桿機構、4底座、5導向桿、6輔助支座。
驅動連桿機構由電動機，皮帶輪、傳動軸、偏心連桿裝置組成。
輸送槽與底架之間用螺旋彈簧聯接，該彈簧是主振彈簧，導向桿起輸送槽振動導向作用，輸送機運行中驅動機構使連桿端部作往復運動，而連桿通過其端部的螺旋彈簧帶動輸送槽作往復運動，使物料沿振動方向被連續拋起向前跳躍，達到輸送物料的目的。
四、 使用和維護
1．試運轉
DSL型單質體連桿振動輸送機安裝調試完畢后，應進行不少于8小時的空載連續試運轉。運行中注意輸送機振幅、工作電流及噪聲的變化情況，確認無異常現象后，方可投入正常運轉。
2．生產率的調節
DSL型單質體連桿振動輸送機，是定頻定幅的振動輸送設備，如需調整輸送機的生產率，可通過調節料倉閘門的開度，改變入料量或改變驅動裝置的偏心位置，達到調節輸送機生產率的目的。
3．運行維護
DSL型單質體連桿振動輸送機使用過程中，必須定期向驅動機構軸承座及連桿軸承內加注潤滑脂（3號鈣基潤滑脂）。連續運行每兩周加注一次，非連續運行每月加注一次，經常檢查各緊固件的緊固情況，及時更換長期使用損壞（疲勞、缺陷、老化磨損）的易損件（板彈簧、螺旋彈簧、橡膠彈簧及緊固件），嚴禁帶病運轉，注意檢查驅動機構軸承部位溫升（手感）情況，發現異常現象，必須立即停車檢查處理。
