GZJ箱式振動給料機

一、用途
        GZJ箱式振動給料機主要特點是采用不參振的普通電動機帶動偏心塊激振。與振動電機激振給料機相比，具有能適應大給料量、工作可靠、使用壽命長、維修工作量小等優點。已廣泛用于選礦、冶金、煤炭、化工、建材等工業部門，用來完成各種散粒物料的給料與配料。我公司為GZJ箱式振動給料機配套提供各種非標和工藝配套件（如閘門），調節給料量十分方便。
二、機構特點
        GZJ箱式振動給料機給料槽為鋼板、支撐梁、筋板等組成的焊接結構，兩端焊有4個托架，支撐著彈簧支座上。
        振動器為雙軸強迫同步的塊偏心振動器，兩根軸上的偏心塊齒輪裝置保持方向旋轉。振動器運動軌跡為與槽體成30度傾角，給料機的入料端和出料端的運動軌跡呈扁平的橢圓形。
        振動器通過彈性聯軸器與固定在底架上的電動機相連接。
        給料機可以兩端都采用座式支撐，也可以一端采用座式支撐，一端采用吊掛式支撐。也可以兩端都采用吊掛式支撐。由用戶根據安裝現場情況選定。
        GZJ箱式振動給料機振動器的齒輪和軸承采用稀油油池和飛濺潤滑，和給料機配套的滄口閘門采用電動推桿拉動閘板。

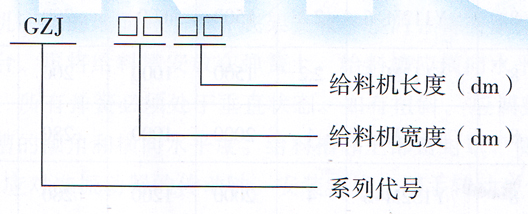

三、型號說明

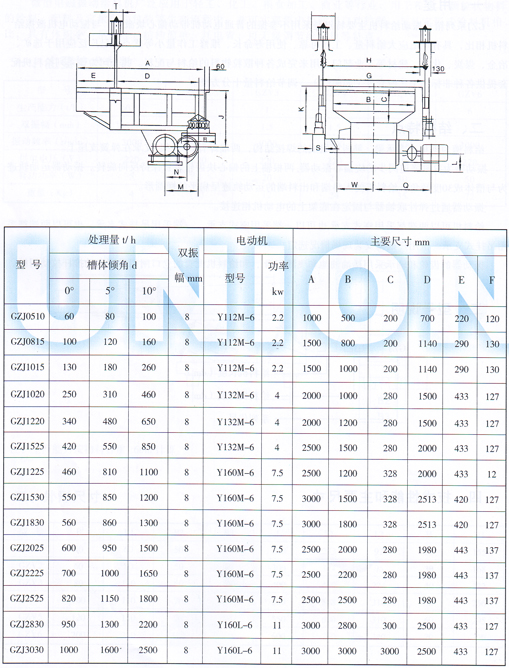

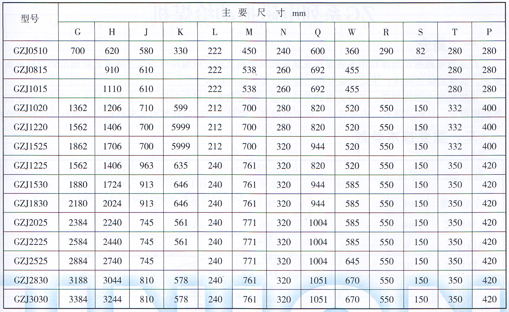

四、技術性能和主要尺寸

五、安裝和試運轉
        GZJ箱式振動給料機閘門與給料機槽體之間的間隙不得小于50mm，不允許料倉中的物料直接壓在給料機的槽體上。座式安裝時，安裝給料機底架的地面應平整。底架安放平整后，將支撐彈簧放在彈簧支座上，使彈簧的內孔對準彈簧支座上的凸臺、再將給料槽安放在彈簧上，給料槽應橫向水平，每端左右兩端的支座高度應相同，誤差不得超過3mm。所有彈簧必須處于垂直狀態。如有扭斜，應調整彈簧下面支座的位置?？梢杂眉訅|片的方法調整給料槽的傾角和橫向水平度。給料槽和上部密封罩，側面支架等不參振物體間的距離應大于50mm。電動機軸線應對準振動器的傳動軸。GZJ箱式振動給料機安裝完畢，用手轉動彈性聯軸器，如有發現阻力過大或卡死現象，應找出原因加以調整。試車時，先短時運轉，沒有問題后連續運轉4-6小時，給料槽振動應平穩，不得有橫向擺動和不正常聲響，聯系運轉4-6小時后，檢查軸承升溫不得超過60℃.
六、使用和維護
         操作人員應在停機狀態下檢查給料機的料槽、支撐彈簧、振動器，彈性聯軸器等各部分是否正常。必須在接受給料機物料的設備已經開動后才能起到給料機。在給料機正常運轉過程中應經常檢查軸承溫度，支撐彈簧等是否正常，各處的連接螺栓是否松動（特別是振動器的固定螺絲），如發現松動應及時擰緊。
振動器的軸承和齒輪采用30號以下機械油油池和飛濺潤滑。GZJ箱式振動給料機振動器上裝有油標，注意不要使油面超過油標上的油面線，也不要使油面低于油面線5mm以下。在規定的潤滑期內，要使用同一牌號的潤滑油，不同牌號的潤滑油混用，將加快齒輪和軸承的磨損。更換潤滑油油牌號時，不能降低油的性能指標，必須用新牌號油將齒輪箱刷洗干凈后才能換油。一般工作1000小時換一次油，但不要超過3個月。換油時要注意保持齒輪箱的清潔，不能將任何雜物和粉塵落齒輪箱內。每年應檢查一次電動機軸承，并添加潤滑油脂。
